德國EBRO Z011-A型氣動蝶閥采用中線型設計，其閥門主要結構由閥體，閥瓣，閥座，閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫，耐低溫，耐腐蝕，耐光，耐老化的材質。可廣泛應用于給排水，污水，建筑，空調，石油，化工，食品，醫藥，輕紡，造紙，水電，船舶，冶金，能源系統等流體管線上作為調節和截流裝置使用。

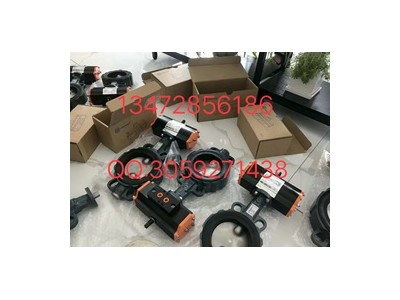

EBRO氣動蝶閥產品實物圖（DN80）：

EBRO氣動蝶閥Z011-A系列DN100

EBRO氣動蝶閥Z011-A系列DN125

EBRO氣動蝶閥Z011-A系列DN150

EBRO氣動蝶閥Z011-A系列DN200

EBRO氣動蝶閥Z011-A系列DN250

EBRO氣動蝶閥Z011-A系列DN300

EBRO氣動蝶閥Z011-A系列DN350

EBRO氣動蝶閥Z011-A系列DN400

EBRO氣動蝶閥Z011-A系列DN450

EBR0氣動蝶閥Z011-A系列DN500

依博羅氣動蝶閥Z011-A全系列

結構特性：

一體化貫穿軸：確保閥門的強度、可靠性合閥板的精確定位。

O形圈：有助于防止軸泄漏。

精密準確的錐形銷釘：增強防震保護，強化軸與蝶板的結合。可在現場更換。

精密準確的蝶板輪廓：防止“泡緊”關閉困難，確保最大程度見效扭矩，延長閥座壽命。

支撐性軸密封：彈性材料與酚醛背襯環的緊密結合體，有效防止由于扭曲變形導致的軸泄漏。

既適用于氣態介質，也適用于液態介質。

可進行雙向關閉

備選維修管道終端

技術參數

氣缸選配：EB5.1系列

氣缸形式： 雙作用 單作用（彈簧復位式）

環境溫度： -20℃-+80℃

氣源壓力： 雙作用4～8bar、單作用5～8bar

附件選項 （可選）

回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）

電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）

三聯件：可對氣源起穩壓、過濾作用

手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥

電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）

                  （注：電氣定位器只有在閥門要需求調節功能才選配）

備注: 氣缸參數請另參考所選配的氣動執行器資料。

結構尺寸：

注意事項：本文中所有文字、數據、圖片均只適用于參考，EBRO Z011-A型氣動襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們的銷售、技術工程師。

依博羅產品適用于各個行業中的水、油、氣、蒸汽等管道。常規產品常年備有現貨，可通過快捷的運輸方式交到客戶手中。
