霍尼韋爾電動蝶閥開關型與調節型控制
V4系列對夾式蝶閥可以應用于樓宇及城市管網水系統中，可以實現調節或開關量控制，調節型執行器可接受多種控制信號，如4-20ma，1-5v或2-10v，通過撥動開關可以現場設定。
V4系列對夾式電動調節蝶閥PDF資料
V4系列電動蝶閥的特點
1.型號全（DN50-DN600 PN16）
2.開關控制或模擬量控制；
3.強制手動操作，無需離合機構；
4.位置自鎖；
5.機械指針位置指示；
6.加熱器預防冷凝，標準型號帶有輔助開關；
7.IP67防護等級。
V4系列電動蝶閥的技術參數
閥門
口徑：DN50-DN600(對夾式)
公稱壓力：PN16
介質溫度：-10度-+90度
閥體：GG25(FOR DN50...DN150)
GGF40(FOR DN200...DN600)
閥桿：SS416
閥板：鍍鎳球鐵板GGG40
閥座：EPDM
介質類型：冷水或熱水
管道連接標準：ISO7005-2
執行器
電源：AC220V,50/60HZ
行程：90度正負5度
控制（調節型）4-20ma，1-5v或0（2）-10v
反饋（調節型）4-20ma或2-10v
防護等級：IP67
環境溫度：-30度to+65度
位置指示：指針連續位置指示
強制手動操作：無離合器設計
渦輪蝸桿免現場潤滑，自鎖功能
加熱器：15W 220V放冷凝
外殼材料：鋁合金
外殼表面處理：粉末噴涂
過載保護：內置過熱保護，125正負5度停機
95度正負5度恢復

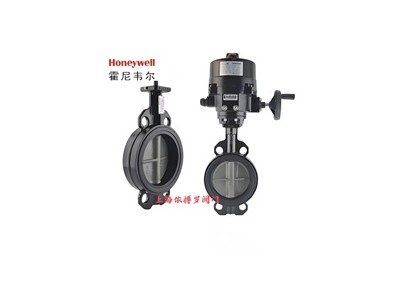

V4系列電動調節蝶閥圖片及尺寸圖
?
V4ABFW16-xxx-012電動蝶閥訂貨型號
口徑
ON/OFF型號
執行器型號
Modulating型號
執行器型號
力矩（Nm）
時間（s/60Hz）
功率（Watts）
Kvs（m3/h）
DN50
V4ABFW16-050-012
OM-1
V4ABFW16-050-112
OM-P1
35
12
10
109
DN65
V4ABFW16-065-012
OM-1
V4ABFW16-065-112
OM-P1
35
12
10
177
DN80
V4ABFW16-080-012
OM-1
V4ABFW16-080-112
OM-P1
35
12
10
243
DN100
V4ABFW16-100-012
OM-1
V4ABFW16-100-112
OM-P1
35
12
10
483
DN125
V4ABFW16-125-012
OM-2
V4ABFW16-125-112
OM-P2
90
15
40
822
DN150
V4ABFW16-150-012
OM-2
V4ABFW16-150-112
OM-P2
90
15
40
1270
DN200
V4ABFW16-200-012
OM-3
V4ABFW16-200-112
OM-P3
150
22
40
2550
DN250
V4ABFW16-250-012
OM-4
V4ABFW16-250-112
OM-P4
400
16
120
4342
DN300
V4ABFW16-300-012
OM-4
V4ABFW16-300-112
OM-P4
400
16
120
6708
DN350
V4ABFW16-350-012
OM-7
V4ABFW16-350-112
OM-P7
1000
46
180
9793
DN400
V4ABFW16-400-012
OM-8
V4ABFW16-400-112
OM-P8
1500
46
220
13467
DN450
V4ABFW16-450-012
OM-9
V4ABFW16-450-112
OM-P9
2000
58
180
17836
DN500
V4ABFW16-500-012
OM-10
V4ABFW16-500-112
OM-P10
2500
58
220
22933
DN600
V4ABFW16-600-012
OM-12
V4ABFW16-600-112
OM-P12
3500
58
300
35431
霍尼韋爾電動蝶閥安裝使用說明
電話：021-61559758
手機：13472856186 17621785578
銷售部負責人：陳經理
業務QQ：3059271438
業務郵箱：3059271438@qq.com
公司網址：www.ebrofluidvalves.cn
美國霍尼韋爾產品適用于各個行業中的水、油、水處理、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建、工業管道等領域。常年備有現貨，可通過快捷的運輸方式交到客戶手中
